从连接对象出发
零件、螺栓组、夹紧层与界面，构成同一份工程。局部受力放回整体结构中理解。
结构关系 → 分析模型

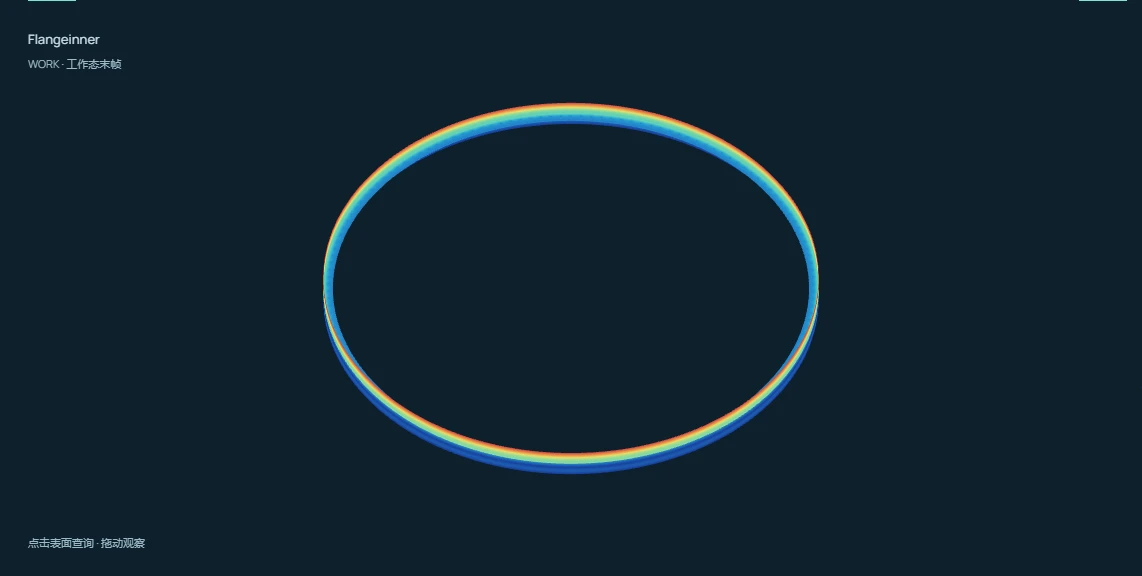

FlangeinnerWORK · 工作态末帧
点击表面查询 · 拖动观察
复杂连接，
也应有清晰的
设计依据。
非线性连接分析 · 工程校核 · AI 设计协作
让真实结构的载荷路径，进入设计判断。
从一个螺栓，到彼此影响的整个连接。
以有限元理解响应，以工程思想形成判断。

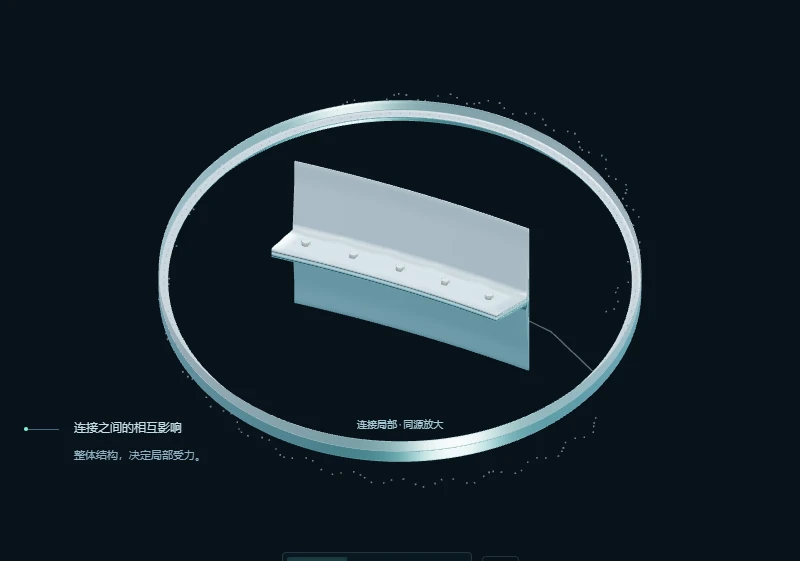

完整端框 · 150 处螺栓连接拖动观察
连接局部 · 同源放大
连接之间的相互影响整体结构，决定局部受力。
原型真实网格派生显示 · 场景粒子示意加载方向
正在加载交互视图…
真实结构 非线性响应 可追溯判断
向下探索结构会变。
载荷路径也会。
偏心、局部刚度、多接触界面、成组螺栓。真实连接中的力如何传递，需要回到结构本身。Nexus 希望把这份复杂，变成可以计算和解释的工程过程。
把场结果，
连成设计依据。
同一个连接，贯穿结构、装配、响应与工程判断。每一步都回答一个问题，也为下一步留下依据。

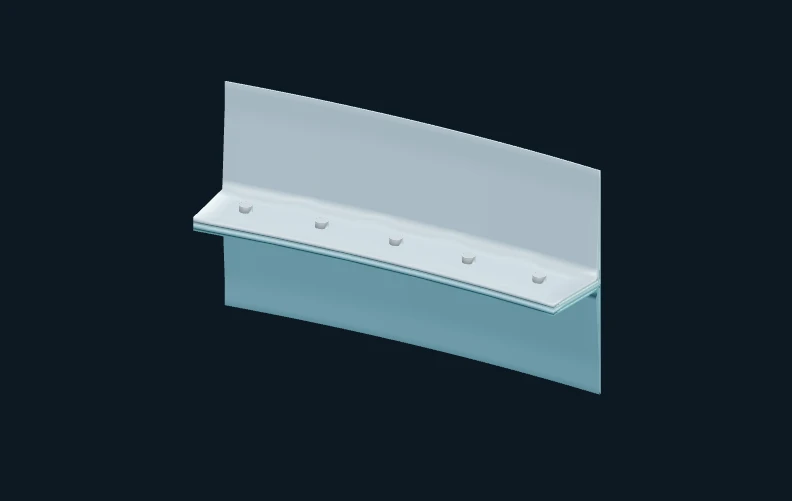

从整体进入局部原网格中的五螺栓区域
局部来自完整模型；观察尺度改变，来源保持对应。
让装配成为受力历史
预紧建立，调整量锁定，再进入工作载荷。摩擦、接触开闭与变形，共同影响后续响应。
预紧 → 锁定 → 工作观察真实的响应
位移、应力与界面状态，带着工况和位置一起阅读。场的变化，让载荷传递逐渐清晰。
保存场 → 位置与工况提取有物理含义的量
明确截面、自由体、坐标与参考状态。组织截面力、夹紧力、切向载荷与支承响应，连接求解和校核。
场结果 → 工程量形成可以复核的判断
把载荷需求、判据依据、功能裕量与控制部位放在一起。每项结论，都能回到它的输入和数据。
需求与承载 → 方案与报告让响应，
自己说话。
查看端框原型实际保存的参考态与工作态。切换观察范围和场变量，把整体变化与局部细节放在同一份数据中。
Abaqus/Standard 2020 保存结果 · 当前范围自动色标 · 变形倍率仅影响显示。位移来自原生节点值，应力为明确口径的派生显示。
数据带着自己的来处。模型、分析步、帧、实体和处理口径，共同定义一张云图。
查看这组数据的来源与显示方法
来自端框原型 Flangeinner 的完整 C3D20 网格及保存场。局部视图由原模型的五螺栓区域组成。
位移幅值由原生 U 向量计算。Mises 显示按“积分点 Mises → 单元均值 → 同零件表面邻接单元均值”派生，不作为 VDI 名义应力或工程合格判据。
本展示保留原型阶段的数值与适用范围，不提供整圈连接的工程合格结论。
同一外载，
会怎样分担？
在成组连接中，载荷方向与偏心会改变分担关系。用一个归一化圆周分配模型，理解为什么值得研究每一处连接。
机制示意 · 归一化分配关系，非有限元结果
当前峰值位置B03
最大 / 平均分担1.65
同样的总需求，可能在不同位置集中。实际分配还取决于结构刚度、接触与装配状态，需要回到完整分析模型。
把一个设计目标，
推进成一轮研究。
AI 理解当前连接、用户约束与工程证据。组织准备、计算、比较和交付，让研究可以持续，也让每一步有迹可查。
保持螺栓规格不变，比较调整预紧力与局部加厚两条路线。整理需要验证的工况、评价指标和设计依据。
当前对象：端框连接原始方案保留在任务范围内推进
从目标，展开工程步骤。
选择一个任务场景，观察模型、研究路线与交付物如何联动。
- 理解工程与约束待开始
识别连接对象、目标与允许的变化。
- 组织任务与方案待开始
建立基准、候选路线和工况。
- 关联数据与评价待开始
核对来源，组织比较和待验证项。
- 留下可继续的成果待开始
整理研究计划、依据与下一步。
产品工作方式演示；场景预先编排，不调用 AI 服务或提交求解。
懂工程上下文
围绕图纸、装配、工况、连接对象和已有结果展开工作，明确输入与假设。
把研究串成过程
在授权范围内组织方案、安排计算、核对结果，支持暂停与继续。
为问题生成工具
编程后处理、专用图表、试验对照与交互报告，回应具体研究需求。
一个端框，
已经走过的路径。
真实原型把建模、装配、求解、结果浏览、工程取量和 VDI 校核连接起来，为更广泛的连接设计积累基础。

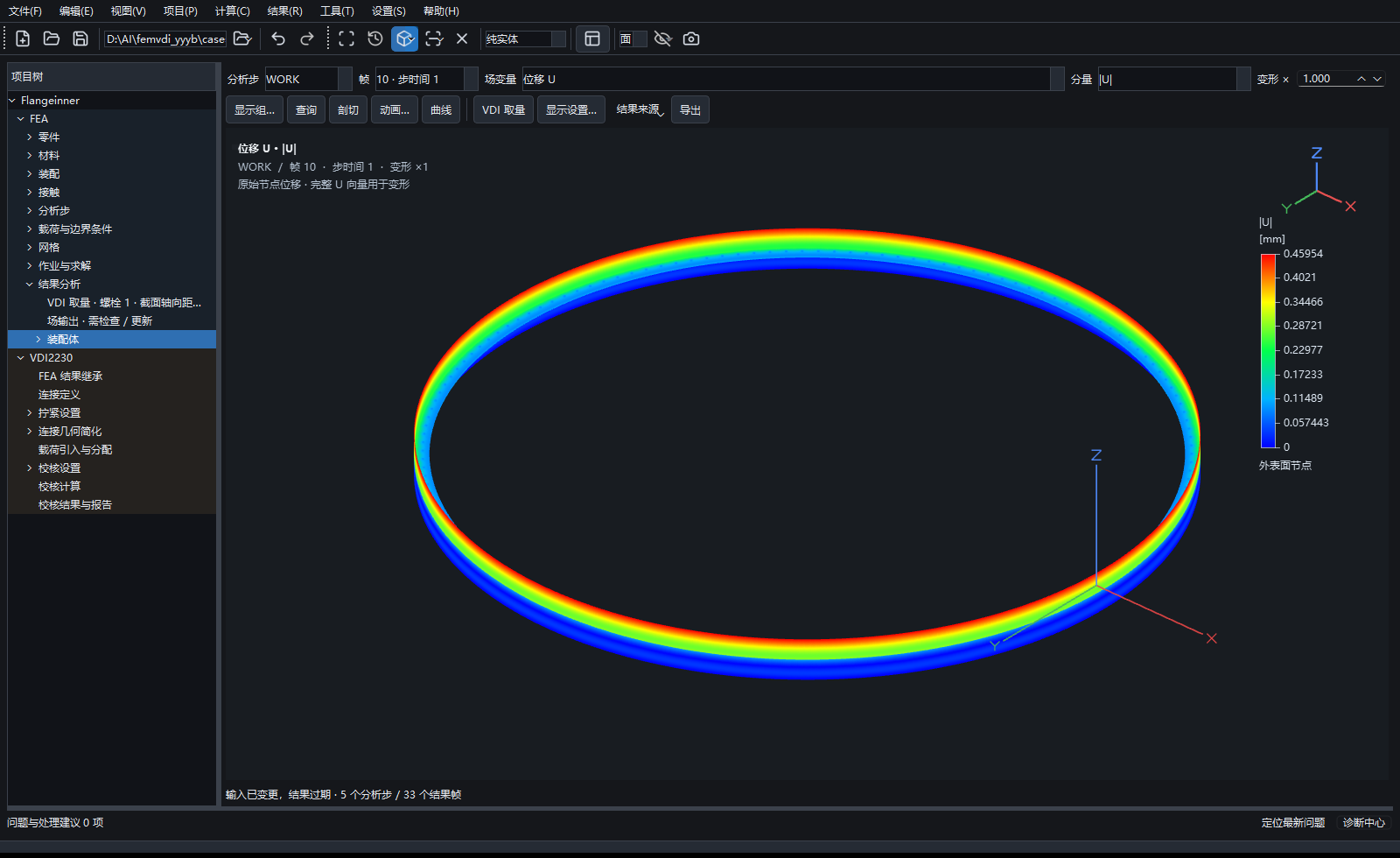

2026-10-14 实拍 · 当前原型界面 · 保存的 WORK 位移幅值结果
从专项问题出发，
沉淀可复用的
工程方法。
- 当前展示网格
- 1,147,050 节点
216,000 C3D20 单元 - 装配与状态
- 150 处螺栓连接
预紧、锁定、参考、工作、返回 - 已有工程链路
- 场结果 → 选定条带取量
原 VDI R1–R13 → 阶段报告
这些记录说明原型的工程基础。整圈评价、预紧覆盖与更广结构的适用性，仍需对应的方法和验证。
从一个样本，
走向更多连接。
Nexus 的目标，是把紧固连接的校核思想带入更广泛的几何、载荷与接触状态。让模型自由度与设计判断共同成长。
复杂法兰、支架、箱体与多层夹紧。
围绕连接对象与真实传力关系建立模型，拓展不规则螺栓组、多界面和复杂几何。
从局部响应，走向连接群的控制因素。
按工况和校核项识别关键螺栓与界面，研究预紧散差、功能裕量与方案可行范围。
从反复试数，走向有目标的方案探索。
参数研究、敏感性比较、预紧与结构调整、材料与寿命方法，逐步形成可复用的研究流程。
把你的连接难题，
带进下一步。
工程问题、方法验证、软件开发与产业合作。
共同推进复杂紧固连接的设计与校核。
